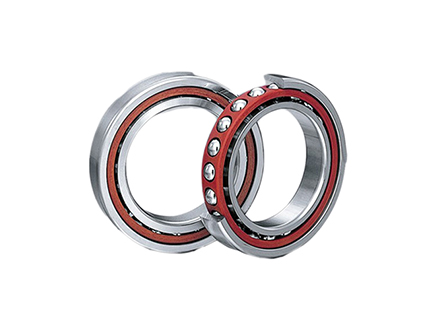

角接觸球軸承是一種能夠承受徑向和軸向兩個方向的聯合承載力的軸承，相對于深溝球軸承承載性能更強，通常情況下采用多套單列組配或者雙列軸承的形式應用，尤其在機床類型精密機械設備領域中，滿足了其高轉速和高剛度的需求。角接觸球軸承配對形式有如下幾種：

    背對背配置：兩個單列角接觸球軸承采用背對背安裝，其接觸角線將會沿回轉軸線的方向進行擴散，可以很好地承受雙向的軸向載荷力，且具有很強的抗變形能力。這種組配方式能夠?yàn)樵O(shè)備提供較高的剛性和一定的抗傾覆力矩性能。

    面對面配置：兩個單列角接觸球軸承采用面對面安裝，其接觸角線將會朝回轉軸線的方向進行收斂，因其角度剛性較小，因此能夠有效增加預加載荷。

    串聯配置，兩個單列角接觸球軸承串聯安裝，這是其接觸角線處于平行狀態，來自徑向和軸向的載荷力都能被軸承均勻分擔。但該配置方式通常只承受單個軸向載荷力，通常會在機器的兩端對置安裝，以平衡和限制軸向穩定性。

    三聯配置：三個單列角接觸的三聯安裝，能夠同時承受來自徑向和兩個方向軸向的載荷。但這種組配方式容易出現載荷力分配不均勻的情況，尤其是高速旋轉條件下，容易造成軸承的損傷，因此，通常不能應用于高速旋轉的工作環境。

    四聯配置：四個單列角接觸軸承的四聯安裝，也能夠同時承受徑向和兩個方向軸向的載荷力。同樣內部游隙下，其預緊力和剛度是普通組配方式的2倍，因此可以承受較大的極限軸向載荷。

    自由配置：自由組配角接觸球軸承需要嚴格控制外圈非基面的終磨平面尺寸公差，確保內外圈寬度等高。該組配方法應用于精密機床領域，安裝后無需復雜的調整，便可獲得一定的預載荷。
